Alnico mıknatıslar esas olarak alüminyum, nikel, kobalt ve demirden yapılan kalıcı mıknatıslardır. Sensörler, ölçüm aletleri, motorlar, hoparlörler, gitar alıcıları ve-yüksek sıcaklık ekipmanlarında yaygın olarak kullanılırlar. Başlıca avantajları arasında mükemmel sıcaklık stabilitesi, yüksek artık manyetik akı ve iyi korozyon direnci sayılabilir. Ancak performansları mıknatıs şekli, mıknatıslanma yönü, hava boşluğu ve manyetik- devre tasarımından etkilenir. Bu faktörleri anlamak, uygulamanız için doğru Alnico kalitesini ve yapısını seçmenize yardımcı olur.
Alniko Mıknatıs Nedir?
BirAlniko mıknatısalüminyum, nikel ve kobalt içeren demir- bazlı bir alaşımdan yapılmış kalıcı bir mıknatıstır. Alnico adı şu üç elementin ilk harflerinden gelir: Al-Ni-Co.
Alaşım, derecesine bağlı olarak bakır, titanyum ve manyetik ve fiziksel özelliklerini ayarlayan diğer elementleri de içerebilir. Neodim ve samaryum kobalt mıknatısların aksine Alnico, nadir-toprak mıknatısı olarak sınıflandırılmaz.
Alniko mıknatıslar, nadir-toprak mıknatısları ticari olarak satışa sunulmadan önce yaygın olarak kullanılıyordu. Günümüzde hala sıcaklık stabilitesi, korozyon direnci ve yüksek manyetik akının birim hacim başına maksimum manyetik güçten daha önemli olduğu durumlarda seçilmektedir.
Malzeme hem izotropik hem de anizotropik formlarda mevcuttur. İzotropik Alnico farklı yönlerde mıknatıslanabilir ancak normalde daha düşük manyetik çıkış sağlar. Anizotropik Alnico, tercih edilen bir mıknatıslanma yönü ile işlenir ve genellikle bu eksen boyunca daha güçlü bir performans sunar.
Alniko Mıknatıslar Nasıl Yapılır?
Alnico mıknatıslar öncelikle iki işlem kullanılarak üretilir: döküm ve sinterleme. Üretim yöntemi mevcut boyutu, şekli, toleransı, mekanik gücü ve manyetik performansı etkiler.
Dökme Alnico Mıknatıslar
Dökme Alnico mıknatıslar, alaşımın eritilmesi ve bir kum kalıbına veya hazırlanmış başka bir kalıba dökülmesiyle yapılır. Katılaşmanın ardından mıknatıs, gerekli manyetik yapının geliştirilmesi için kontrollü ısıl işleme tabi tutulur.
Cast Alnico normalde aşağıdakiler için seçilir:
- Daha büyük mıknatıslar
- Karmaşık veya düzensiz şekiller
- Yüksek manyetik çıkış
- Özel manyetik düzenekler
- Düşük- ila orta-hacimli üretim
- Mevcut takımların mevcut olduğu uygulamalar
As-döküm yüzeyi genellikle koyu gridir ve nispeten pürüzlüdür. Daha düzgün bir yüzey ve daha yakın tolerans elde etmek için kutup yüzleri veya kritik boyutlar taşlanabilir.
Döküm Alnico; çubuklar, silindirler, at nalı şekilleri, halkalar, bloklar, yaylar ve diğer-nete yakın şekillerde üretilebilir. Ancak malzeme sert ve kırılgan olduğundan dökümden sonra kapsamlı işlemeden kaçınılmalıdır.
Sinterlenmiş Alniko Mıknatıslar
Sinterlenmiş Alnico mıknatıslar, ince alaşım tozunun bir kalıba preslenmesi ve ardından sıkıştırılmış malzemenin kontrollü bir atmosferde ısıtılmasıyla yapılır.
Bu işlem genellikle aşağıdakiler için uygundur:
- Küçük ve orta{0}}boyutlu mıknatıslar
- Daha basit şekiller
- Yüksek-hacimli siparişler
- Üretilen toleranslar-olarak daha yakın gerektiren parçalar
- Daha iyi mekanik tutarlılık gerektiren uygulamalar
Sinterlenmiş Alnico genellikle benzer döküm Alnico'ya göre daha düşük manyetik performansa sahiptir, ancak daha iyi boyutsal tekrarlanabilirlik ve daha fazla yapısal dayanıklılık sağlayabilir. GME ürün yelpazesi sensörler, ölçüm cihazları, motorlar, hoparlörler, manyetik aynalar ve otomotiv aletleri gibi uygulamalar için hem döküm hem de sinterlenmiş Alnico seçeneklerini içerir.
Alniko Mıknatısların Temel Özellikleri Nelerdir?
Alnico'nun değeri yalnızca maksimum manyetik güçten gelmez. Ana avantajı, uygun şekilde tasarlanmış bir manyetik devrede termal stabilite, yüksek kalıcılık ve güvenilir performansın birleşimidir.
Mükemmel Sıcaklık Kararlılığı
Alnico, ticari olarak satılan, sıcaklığa-en dayanıklı kalıcı mıknatıs malzemelerinden biridir. Belirli dereceye ve manyetik devreye bağlı olarak birçok Alnico mıknatıs yaklaşık 450 dereceden 550 dereceye kadar çalışabilir.
Manyetik indüksiyonun tersinir sıcaklık katsayısı genellikle santigrat derece başına %-0,02 civarındadır. Bu, sıcaklık arttıkça veya düştükçe manyetik çıkışının nispeten az değiştiği anlamına gelir. Curie sıcaklığı önerilen çalışma sıcaklığından çok daha yüksektir ve derecesine bağlı olarak 800 derece veya daha fazla olabilir.
Bu termal kararlılık, Alnico'yu, sıcaklık döngüsü sırasında manyetik çıkışın tutarlı kalmasının gerektiği uygulamalarda kullanışlı kılar.
Ancak Curie sıcaklığı güvenli çalışma sıcaklığı olarak değerlendirilmemelidir. Curie noktası, malzemenin ferromanyetik davranışını kaybettiği sıcaklıktır; maksimum çalışma sıcaklığı ise gerçek bir manyetik devrede kabul edilebilir performansı korumak için pratik sınırdır.
Yüksek Artık Manyetik Akı
Alnico, artık indüksiyon veya Br olarak da bilinen yüksek kalıcılık sağlayabilir. Bu, mıknatıslanma sonrasında nispeten yüksek bir manyetik akı yoğunluğu üretebileceği anlamına gelir.
Kapalı veya iyi-tasarlanmış bir manyetik devrede Alnico, güçlü ve kararlı bir akı sağlayabilir. Bu, sayaçlarda, sensörlerde, jeneratörlerde ve hassas cihazlarda kullanışlı kalmasının bir nedenidir.
Ancak yüksek kalıcılık, Alnico'nun neodimyum ile aynı tutma kuvvetini veya enerji yoğunluğunu sağladığı anlamına gelmez. Neodimyum mıknatıslar genellikle daha küçük bir hacimden daha fazla kullanılabilir manyetik enerji üretir.
Nispeten Düşük Zorlayıcılık
Zorlayıcılık, bir mıknatısın manyetikliğin giderilmesine ne kadar iyi direnç gösterdiğini açıklar. Alnico, neodimyum, samaryum kobalt ve ferrit mıknatıslardan daha düşük zorlayıcılığa sahiptir.
Bir Alnico mıknatısı aşağıdakilere maruz kaldığında geri dönüşü olmayan manyetik kayıplara maruz kalabilir:
- Güçlü bir ters manyetik alan
- Büyük veya değişen hava boşluğu
- Uygun olmayan uzunluk-/çap oranı
- Başka bir mıknatısla yanlış temas
- Açık bir manyetik devre
- Yanlış montaj veya depolama koşulları
Bu Alnico'yu güvenilmez yapmaz. Bu, mıknatıs ve manyetik devresinin birlikte tasarlanması gerektiği anlamına gelir.
Güvenli bir çalışma noktasını korumak için genellikle daha uzun mıknatıslama uzunlukları, çevreleyen çelik bileşenler ve direk koruyucuları kullanılır.
İyi Korozyon Direnci
Alnico, kaplanmamış neodimyum mıknatıslarla karşılaştırıldığında oksidasyona ve korozyona karşı iyi bir doğal dirence sahiptir. Birçok kapalı ve normal endüstriyel ortamda ek bir koruyucu kaplamaya gerek kalmadan kullanılabilir.
Uygulama aşağıdakileri gerektirdiğinde bir kaplama veya yüzey bitirme işlemi yine de belirtilebilir:
- Geliştirilmiş görünüm
- Ürün tanımlama
- Ek kimyasal koruma
- Daha temiz yüzeyler
- Özel montaj gereksinimleri
Kaplama gerekmediğine karar vermeden önce çalışma ortamı yine de gözden geçirilmelidir.
Sert ve Kırılgan Yapı
Alnico mekanik olarak sert ama kırılgandır. Darbeye, bükülmeye veya aşırı sıkma kuvvetine maruz kaldığında kırılabilir veya çatlayabilir.
Isıl işlemden sonra geleneksel delme, tornalama ve frezeleme genellikle uygun değildir. Kritik yüzeyler genellikle aşındırıcı taşlama, elektrik deşarjlı işleme veya diğer özel yöntemlerle tamamlanır.
Özel parçalar için, üretim süreci tamamlanmadan önce delikler, yuvalar ve yakın toleranslar dikkate alınmalıdır.
Alniko Mıknatıslar Ne İçin Kullanılır?
Alnico mıknatıslar, sıcaklık stabilitesinin ve kontrollü manyetik çıkışın, birim hacim başına maksimum manyetik kuvvetten daha önemli olduğu uygulamalar için seçilir.
Sensörler ve Ölçüm Cihazları
Alnico yaygın olarak konum sensörlerinde, hız sensörlerinde, akış ölçerlerde, kilometre sayacında, laboratuvar cihazlarında ve diğer ölçüm cihazlarında kullanılır.
Kararlı akı çıkışı, çalışma sıcaklığı değiştiğinde ölçüm performansındaki değişiklikleri azaltmaya yardımcı olur.
Elektrik Motorları ve Jeneratörler
Bazı motorlar, jeneratörler, manyetolar ve döner sistemler, özellikle yerleşik tasarımlarda ve{0}yüksek sıcaklıktaki ortamlarda Alnico mıknatısları kullanır.
Motorlar ters manyetik alanlar oluşturabileceğinden, manyetik devrenin geri dönülemez demanyetizasyonu önlemek için dikkatlice kontrol edilmesi gerekir.
Otomotiv Aletleri
Sinterlenmiş alniko, boyutsal tutarlılığın ve kararlı manyetik çıkışın gerekli olduğu otomotiv sayaçlarında, kilometre sayacında ve küçük alet bileşenlerinde kullanılır.

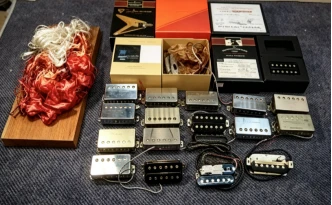

Ses Ekipmanları
Alnico mıknatıslar gitar manyetiklerinde, mikrofonlarda, hoparlörlerde ve ilgili ses cihazlarında kullanılır. Bu ürünlerde mıknatıs, izole edilmiş bir bileşen yerine tam bir manyetik ve elektriksel sistemin parçası olarak çalışmaktadır.
Yüksek-Sıcaklık Endüstriyel Ekipmanları
Alnico, yüksek sıcaklıklara maruz kalan endüstriyel sensörlerde, fırınlarda, motor-ile ilgili ekipmanlarda, test cihazlarında ve kontrol sistemlerinde kullanılabilir.
Alnico ve Neodimyum, Ferrit ve SmCo Mıknatıslar
|
Resim |
|
|
|
|
|
Mülk |
AlnikoMıknatıslar |
NeodimyumMıknatıslar |
FerritMıknatıslar |
Samaryum KobaltMıknatıslar |
|
Hacimce manyetik güç |
Ilıman |
Çok yüksek |
Düşük ila orta |
Yüksek |
|
Sıcaklık kararlılığı |
Harika |
Sınıfa-bağlı |
İyi |
Harika |
|
Maksimum çalışma sıcaklığı |
Çok yüksek |
Dereceye bağlı olarak düşükten yükseğe |
Orta ila yüksek |
Yüksek |
|
Demanyetizasyona karşı direnç |
Nispeten düşük |
Yüksek |
Genel olarak iyi |
Çok yüksek |
|
Korozyon direnci |
İyi |
Genellikle kaplama gerektirir |
Harika |
Çok güzel |
|
Mekanik davranış |
Sert ve kırılgan |
Sert ve kırılgan |
Kırılgan |
Çok kırılgan |
|
Tipik seçim nedeni |
Sıcaklık kararlılığı ve yüksek akı |
Kompakt boyut ve maksimum güç |
Düşük maliyet ve korozyon direnci |
Yüksek sıcaklık artı yüksek zorlayıcılık |
Doğru Alnico Mıknatısı Nasıl Seçilir
Doğru Alnico mıknatısı seçmek, yalnızca manyetik güce dayalı bir kalite seçmek yerine çalışma ortamını, manyetik devreyi, boyutları ve gerekli performansı değerlendirmenizi gerektirir.
Çalışma Sıcaklığı
Hem normal çalışma sıcaklığını, hem de maksimum kısa{0}}sıcaklığı doğrulayın. Farklı Alnico kaliteleri farklı ısı seviyelerine dayanabilir, bu nedenle üretimden önce sıcaklığın doğrulanması gerekir.
Mıknatıs Boyutları
Uzunluk, çap, kalınlık, delikler, yuvalar ve toleranslar dahil olmak üzere doğru boyutlar sağlayın. Mıknatıslanma uzunluğu özellikle önemlidir çünkü uygun olmayan oranlar demanyetizasyon riskini artırabilir.
Mıknatıslanma Yönü
Mıknatısın uzunluğuna, kalınlığına veya çapına göre mıknatıslanması gerekip gerekmediğini belirtin. Anizotropik Alniko mıknatıslar normalde en iyi performanslarını yalnızca tasarlanan yönelimde elde ederler.
Manyetik-Devre Koşulları
Hava boşluğunu, çevredeki çelik bileşenleri, yakındaki bobinleri ve mıknatısın çekme veya itme yönünde çalışıp çalışmadığını açıklayın. Bu faktörler manyetik stabiliteyi doğrudan etkiler.
Gerekli Manyetik Performans
Yüzey akışı, hava-aralığı akışı yoğunluğu, çekme kuvveti veya manyetik moment gibi ölçülebilir gereksinimleri tanımlayın. Tek başına bir sınıf adı gerekli sonucu garanti etmeyebilir.
Dökme veya Sinterlenmiş Yapı
Daha büyük, karmaşık veya daha yüksek{0}}çıkışlı mıknatıslar için döküm Alnico'yu seçin. Daha küçük parçalar, daha sıkı toleranslar ve yüksek-hacimli üretim için sinterlenmiş Alnico'yu seçin.
SSS
S: Alnico nadir bir-toprak mıknatısı mıdır?
C: Hayır. Alnico, öncelikle alüminyum, nikel ve kobalt içeren demir- bazlı bir alaşımdır. Ana manyetik fazı olarak neodimyum, samaryum veya başka bir nadir-toprak elementini kullanmaz.
S: Alnico mıknatıslar neodimyum mıknatıslardan daha mı güçlü?
C: Alnico yüksek artık indüksiyona sahip olabilir, ancak neodim normalde çok daha yüksek bir maksimum enerji ürünü ve daha küçük bir hacimden daha büyük bir manyetik kuvvet sağlar. Alnico genellikle maksimum güçten ziyade sıcaklık stabilitesi için seçilir.
S: Bir Alnico mıknatısı hangi sıcaklığa dayanabilir?
C: Dereceye ve manyetik- devre tasarımına bağlı olarak, önerilen maksimum çalışma sıcaklıkları genellikle yaklaşık 450 derece ile 550 derece arasındadır. Mıknatıs kalitesi, geometri ve uygulama için kesin limitin doğrulanması gerekir.
S: Alnico mıknatıslar manyetizmalarını kaybedebilir mi?
C: Evet. Alnico nispeten düşük bir zorlayıcılığa sahiptir ve güçlü karşıt alanlar, itme, uygun olmayan geometri veya açık bir manyetik devre ile kısmen manyetikliği giderilebilir. Doğru mıknatıs uzunluğu ve devre tasarımı önemlidir.
S: Alnico mıknatısların kaplamaya ihtiyacı var mı?
C: Her zaman değil. Alnico genel olarak iyi bir korozyon direncine sahiptir. Islak ve kimyasal açıdan agresif ortamlarda görünüm, tanımlama veya ek koruma amacıyla bir kaplama yine de eklenebilir.
S: Alnico mıknatıslar delinebilir veya işlenebilir mi?
C: Alnico sert ve kırılgan olduğundan geleneksel delme ve işleme zordur. Normalde taşlama veya özel işleme yöntemleri kullanılır. Özellikler tercihen döküm veya toz presleme sırasında dahil edilmelidir.
S: Dökme ve sinterlenmiş Alnico arasındaki fark nedir?
C: Cast Alnico, daha büyük mıknatıslar, karmaşık şekiller ve daha yüksek manyetik çıkış için uygundur. Sinterlenmiş Alniko genellikle daha yüksek hacimlerde ve daha yakın boyutsal tutarlılıkla üretilen daha küçük, daha basit bileşenler için kullanılır.
Çözüm
Alnico mıknatıslar mükemmel sıcaklık stabilitesi, yüksek manyetik akı ve iyi korozyon direnci sunar; bu da onları sensörler, ölçüm cihazları, motorlar, ses ekipmanları ve manyetik tutma sistemleri için uygun kılar. Bununla birlikte, nispeten düşük koersiviteleri, mıknatıs boyutunun, mıknatıslanma yönünün, hava boşluğunun ve devre tasarımının dikkatle dikkate alınması gerektiği anlamına gelir. GME hem döküm hem de sinterlenmiş Alnico mıknatıslar sağlar. İstediğiniz kaliteyi, boyutları, çalışma sıcaklığını, miktarını ve uygulama ayrıntılarını bize gönderin; ekibimiz uygun bir çözüm seçmenize yardımcı olacaktır.
