Tesla metre olarak da adlandırılan gaussmetre, genellikle yüzey manyetizması için bir ölçüm aracı olarak kullanılır. Aşağıdaki resim yaygın olarak kullanılan bir Japon Kanetec Gaussmetre.
Gaussmetrenin çalışma prensibi esas olarak salon etkisinin uygulanmasına dayanmaktadır: Lorentz kuvveti nedeniyle bir manyetik alana akım taşıyan bir iletken yerleştirildiğinde, her iki manyetik yönde enine bir potansiyel fark görünecektir. alan ve akım. Gaussmetre, salon etkisi prensibine dayanır, manyetik alanları ölçmek için bir araçtır. Salon probu, manyetik alandaki salon etkisi nedeniyle bir salon voltajı üretir. Ölçüm cihazı, salon voltajına ve bilinen salon katsayısına göre manyetik alan mukavemeti değerini dönüştürür.
Mevcut gaussmetre genellikle manyetik alan mukavemetini bir yönde ölçebilen, yani sadece salon çipinin yönüne dik olan manyetik alan mukavemetini ölçebilen tek yönlü bir salon probu ile donatılmıştır. Bazı üst düzey ölçüm alanlarında, üç boyutlu manyetik alanları ölçebilen salon probları da vardır. Ölçüm cihazının dönüştürülmesi yoluyla, X, Y ve Z ekseni yönlerindeki manyetik alan mukavemeti aynı anda görüntülenebilir. Maksimum manyetik alan mukavemeti trigonometrik dönüşüm yoluyla elde edilebilir.
Gaussmetrers genellikle DC manyetik alanlarını ve AC manyetik alanlarını ölçebilir. Ünite genellikle Gauss birimi GS veya uluslararası birim militelasmt görüntülemek için değiştirilebilir. Bunlar arasında, DC manyetik alanları ölçmek sektörde en çok kullanılan şeydir.
Gerçek zamanlı manyetik alanı ölçmeniz gerekiyorsa, gerçek işlevi kullanmanız gerekir. Ekran, gerçek zamanlı manyetik alan değerini ve polaritesini gösterecektir.
Ölçüm işlemi sırasında tepe manyetik alanı ve karşılık gelen polariteyi yakalamanız gerektiğinde, bekletme işlevini kullanmanız gerekir.

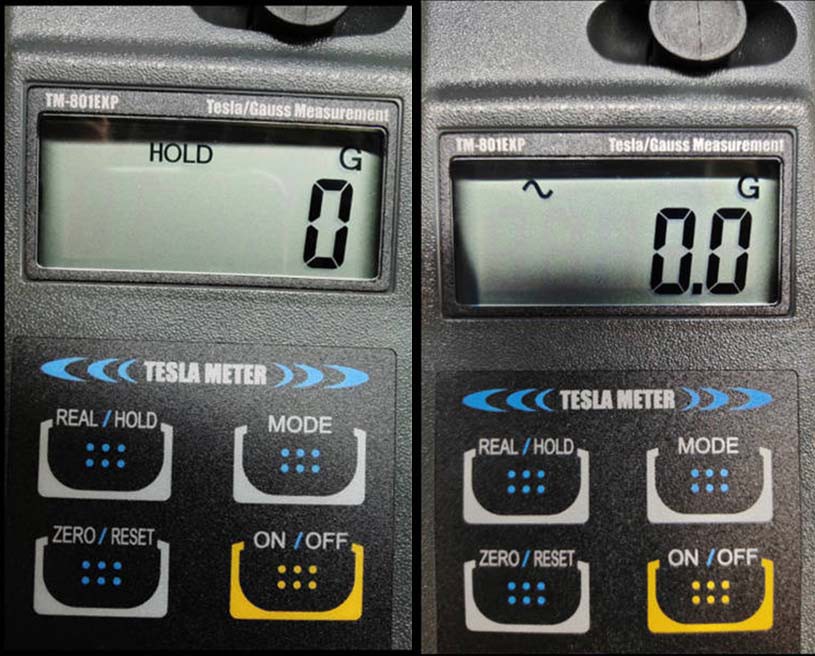

Aşağıdaki şekilde gösterildiği gibi, ekranda "Bekletme" görüntülenecektir. Görüntülenen değer ve polarite, yakalanan tepe manyetik alan ve karşılık gelen polaritesidir. Ekran yoksa, gerçek bir işlevdir. AC manyetik alan test moduna geçmek için mod düğmesini de kullanabilirsiniz. "~" Sembolü aşağıda gösterildiği gibi ekranda görünür.
Gaussmetre kullanırken dikkat edilmesi gereken şeyler:
1. yüzey manyetizmasını ölçmek için bir gaussmetre kullanırken, probu aşırı bükmeyin. Sonundaki salon çipi genellikle mıknatısın yüzeyine hafifçe bastırılmalıdır. Bu, ölçüm noktasının sabit olmasını ve diğer taraftan, probun ölçüm yüzeyi ile yakın temas halinde olduğundan emin olmak içindir. ve ölçüm yüzeyi ile düz olmalı, ancak sert basmayın.
2. Salon çipinin her iki tarafı da algılanabilir, ancak değerler ve kutuplar farklıdır. Ölçek tarafı uygun ölçüm için kullanılır ve bir ölçüm yüzeyi olarak kullanılamaz. Ölçekli olmayan taraf ölçüm yüzeyidir.
Gaussmetre, varsayılan dikey ölçüm yüzeyinin manyetik alan yoğunluğunu ölçer. Aşağıdaki şekil, sıradan bir Z ekseni mıknatıslı mıknatısın bir simülasyon diyagramıdır. Manyetik alanın bir vektör olduğu ve z ekseninin manyetik alan yoğunluğunun Bz=olarak düşünülebileceği görülebilir, çünkü köşelerdeki manyetik devre yolu en kısa, manyetik alan çizgileri Köşeler daha yoğun olacak ve manyetik alan yoğunluğu B merkezden daha güçlü olacak, ancak BZ merkezden daha güçlü olmayacak. Bu, salon çipi tarafından ölçülen alanın bir sınırlamasıdır. Genel olarak, köşeler ölçülür. Manyetik alan yoğunluğu merkezden daha güçlüdür, en azından merkezi manyetik alandan daha düşük değildir.
Burada özel dikkat gerektiren şey, mıknatıslama yönleri farklı olduğunda, aynı ölçüm yüzeyinde bile, ölçülen değerlerdeki farkın çok büyük olmasıdır.
Dinamik ölçmesi gereken veya farklı ölçüm konumlarında manyetik alanı bir dalga formu eğrisine sığdırması gerekenler için bir manyetik alan tarayıcı gereklidir. Yine de tek yönlü veya üç boyutlu bir salon çipiyle ve daha sonra manyetik alan ölçüm eğrisini çıkarmak için ölçüm yörüngesi ve veri toplama tasarımı yoluyla ölçülmesi gerekir.
